Acier pour les structures industrielles : Palettiers, Mezzanine, Porte-à-Faux, Cloisons grillagées

En général, l'acier utilisé pour ce type de structures est un acier de construction laminé à chaud, souvent de nuance A36 ou équivalente. Cet acier est choisi pour sa robustesse, sa capacité à supporter des charges importantes et sa facilité de mise en œuvre.

Différentes pièces et leurs spécifications

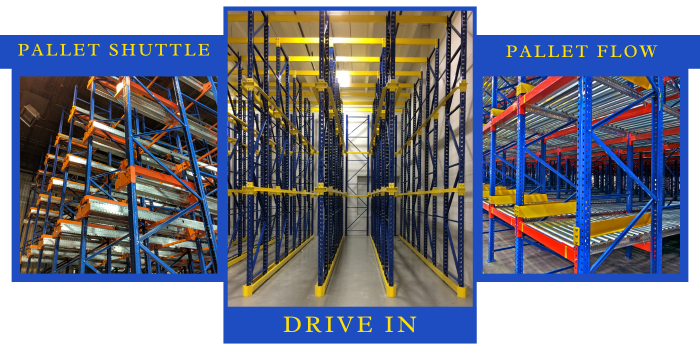

Palettiers

Ils sont généralement fabriqués à partir de profilés en acier laminé à chaud de différentes formes (poteaux, cornières, etc.). L'épaisseur et les dimensions de ces profilés sont déterminées en fonction des charges à supporter et de la hauteur de la structure :

- Montants:

• Profilés laminés à chaud en forme de "I" ou de "H".
• Épaisseur variant en fonction de la hauteur et de la charge, généralement entre 2 et 5 mm.
• Perforations sur toute la longueur pour le réglage des lisses.
• Revêtement galvanisé pour la protection contre la corrosion ou peint.

- Lisses:

• Profilés laminés à chaud en forme de "C" ou de "Z".
• Épaisseur généralement entre 1,5 et 3 mm.
• Emboîtement sur les montants pour un montage rapide et facile.
• Revêtement galvanisé ou peint.

- Échelles de protection:

• Tubes en acier galvanisé ou peint.
• Fixées aux montants pour empêcher la chute des palettes.

- Connecteurs:

• Éléments en acier galvanisé ou peint pour assembler les montants et les lisses.

Mezzanines

Elles peuvent être en acier galvanisé ou en tôle d'acier avec un revêtement antidérapant pour assurer la sécurité des utilisateurs.

- Poteaux:

• Profilés laminés à chaud en forme de "H" ou de tubes carrés.
• Dimensions et épaisseurs variables en fonction de la charge et de la hauteur de la mezzanine.
• Platines d'ancrage pour la fixation au sol.

- Poutres principales et secondaires:

• Profilés laminés à chaud en forme de "I" ou de "H".
• Dimensions et épaisseur variables en fonction de la portée et de la charge.

- Plancher:

• Panneaux en bois (aggloméré, OSB), en acier galvanisé ou en caillebotis.
• Épaisseur et type de revêtement choisis en fonction de l'utilisation prévue.

- Garde-corps:

• Poteaux et lisses en acier galvanisé ou peint.
• Remplissage en grillage, tôle perforée ou panneaux pleins.

Porte-à-faux

Ils sont soumis à des contraintes importantes et sont souvent réalisés en acier de haute résistance pour éviter la déformation sous charge.

- Colonnes, Base et Bras:

• Profilés laminés à chaud en forme de "I" ou de "H", souvent renforcés par des raidisseurs.
• Dimensions et épaisseur variables en fonction de la portée et de la charge.
• Fixation aux montants par des connecteurs spécifiques.

- Contreventement:

• Éléments en acier (tubes, câbles) pour assurer la stabilité de la structure.

Cloisons grillagées

Elles sont généralement fabriquées à partir de fils d'acier soudés entre eux pour former un grillage. Le diamètre des fils et la taille des mailles sont choisis en fonction du niveau de sécurité requis.

- Panneaux:

• Fils d'acier galvanisé ou plastifié soudés entre eux pour former un grillage.
• Diamètre des fils et taille des mailles variables en fonction du niveau de sécurité requis.

- Poteaux:

• Tubes en acier galvanisé ou peint.
• Fixés au sol et au plafond pour maintenir les panneaux.

- Portes:

• Cadre en acier galvanisé ou peint avec remplissage en grillage.
• Fermeture par serrure ou cadenas.

Remarques importantes:

• Les spécifications exactes des pièces peuvent varier en fonction des fabricants et des normes en vigueur.
• Il est crucial de consulter un professionnel qualifié pour la conception et l'installation de ces structures afin de garantir la sécurité et la conformité aux normes.
• L'utilisation d'acier de haute qualité et de revêtements protecteurs (galvanisation, peinture) est essentielle pour la durabilité et la résistance à la corrosion.
• Toute modification de la structure (par exemple, ajout de niveaux, changement de configuration) doit être soumise à une nouvelle analyse de contraintes et approuvée par un ingénieur structurel.
• Des inspections régulières doivent être effectuées pour détecter d'éventuels dommages ou signes de faiblesse (par exemple, déformations, fissures, corrosion).
• Une maintenance préventive et corrective doit être effectuée pour assurer la longévité et la sécurité de la structure.
